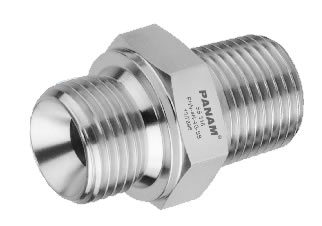

PHN — НИППЕЛЬ С ШЕСТИГРАННИКОМ — РЕЗЬБА NPT X ЦИЛИНДРИЧЕСКАЯ ISO Получить каталог
Спецификации
| Ниппель с шестигранником — Резьба NPT x цилиндрическая ISO | |||||||
|---|---|---|---|---|---|---|---|
| Номер детали | Размер трубы | Габаритные размеры | |||||
| P-PT, NPT | P1-PT, BSPP | L | F | B | BX | E | |
| PHN-2N-2G-SS | 1/8 | 1/8 | 24,40 | 14,00 | 9,70 | 8,00 | 3,50 |
| PHN-4N-4G-SS | 1/4 | 1/4 | 33,40 | 19,00 | 14,20 | 11,00 | 4,70 |
| PHN-6N-6G-SS | 3/8 | 3/8 | 35,10 | 22,00 | 14,20 | 12,00 | 7,90 |
| PHN-8N-8G-SS | 1/2 | 1/2 | 43,40 | 22,00 | 19,10 | 14,00 | 11,00 |
| PHN-12N-12G-SS | 3/4 | 3/4 | 45,90 | 30,00 | 19,10 | 16,00 | 16,70 |
| PHN-16N-16G-SS | 1 | 1,00 | 54,50 | 41,00 | 23,90 | 19,00 | 22,20 |
| PHN-20N-20G-SS | 1 1/4 | 1 1/4 | 63,70 | 50,00 | 23,90 | 20,00 | 28,60 |
| PHN-24N-24G-SS | 1 1/2 | 1 1/2 | 68,50 | 55,00 | 26,20 | 22,00 | 33,30 |
