Серия HP Получить каталог
PNV-HP-S-08-MF

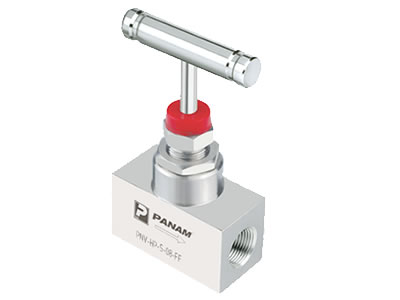

PNV-HP-S-08-FF
- Цельная конструкция корпуса без сварки: для обеспечения высокой прочности и полной безопасности.
- V-образный наконечник: точный контроль потока.
- Шток с накатанной резьбой и твердым покрытием: обеспечивает дополнительную прочность и максимальный срок службы.
- Зеркальная полировка штока, класс обработки поверхности 16 RMS: увеличивает срок службы сальника и обеспечивает плавное вращение штока.
- Ручка из нержавеющей стали: для управления вентилем.
- Пылезащитный колпачок: защищает от загрязнений и вымывания смазки конструкции головки.
Испытания
Каждый клапан проходит гидростатическое испытание в соответствии с MSS-SP-99. Эта процедура включает в себя проверку полости корпуса. Гидростатическое испытание выполняется с помощью чистой воды или других жидкостей с аналогичной или более низкой вязкостью под давлением в 1,5 раза выше максимального рабочего давления, а испытание на герметичность седла - под давлением в 1,1 раза выше максимального рабочего давления. Каждый из вентилей также проходит испытание на герметичность седла, уплотнения и корпуса с помощью азота под давлением 1000 psi (6,9 МПа). По запросу проводятся другие испытания, в частности, виброиспытание, температурное испытание, испытание на герметичность с помощью гелия.

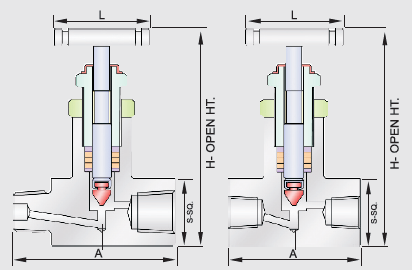

| Габаритные размеры | ||||||
|---|---|---|---|---|---|---|
| Код заказа | Размер | A(MF) | A(FF) | S-SQ | H | L |
| PNV-HP-S-4-MF PNV-HP-S-4-FF | 1/4" | 60 | 55 | 25 | 86 | 60 |
| PNV-HP-S-6-MF PNV-HP-S-6-FF | 3/8" | 60 | 55 | 28 | 86 | 60 |
| PNV-HP-S-8-MF PNV-HP-S-8-FF | 1/2" | 82 | 75 | 34 | 98 | 70 |
| PNV-HP-S-12-MF PNV-HP-S-12-FF | 3/4" | 87 | 80 | 38 | 98 | 70 |
