Серия SB Получить каталог
PBB-SB-H-S-04-MF

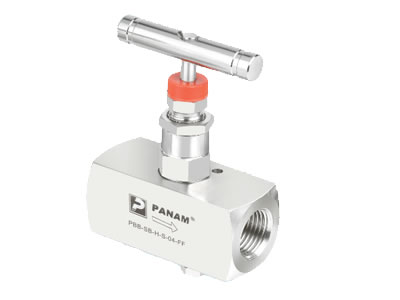

PBB-SB-H-S-04-FF

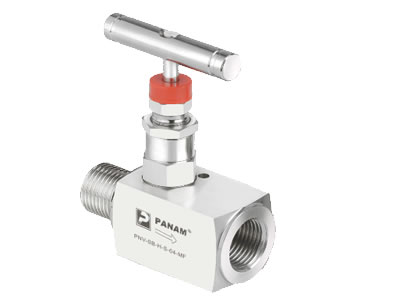

PNV-SB-H-S-04-MF

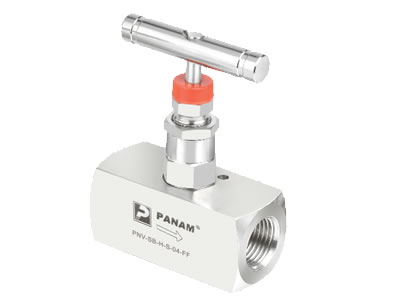

PNV-SB-H-S-04-FF
- Стандартное давление до 6000 psig (41,4 МПа), повышенное давление до 10000 psig (69 МПа)
- Стандартное седло из дерлина для простой замены, также возможно изготовление седел из PEEK, PTFE & KEL-F.
- Подвижное соединение V-образного или шарового наконечника со штоком устраняет вращение между наконечником и седлом при закрывании. Это предотвращает образование бороздок и царапин на седле клапана и обеспечивает его работоспособность на длительное время.
- Предохранительный штифт предотвращает случайное отворачивание головки вентиля.
- Шток с накатанной резьбой и твердым покрытием обеспечивает дополнительную прочность и максимальный срок службы.
- Зеркальная полировка штока, класс обработки поверхности 16 RMS увеличивает срок службы сальника и обеспечивает плавное вращение штока.
- Регулируемый сальник под резьбой штока предотвращает вымывание смазки штока и защищает резьбу от воздействия рабочей среды.
- Предохранительная задняя опора обеспечивает дополнительное уплотнение штока в полностью открытом положении, предотвращает выброс штока.
- Ручка из нержавеющей стали для управления вентилем.
- Металлическое уплотнение между корпусом и головкой защищает резьбу головки от воздействия рабочих жидкостей и исключает возможные разрывы.
- Пылезащитный колпачок защищает от загрязнений и вымывания смазки из головки.
- Опциональная возможность монтажа на панели.
Особенности
Испытания
Каждый вентиль полностью тестируется в соответствии с MSS-SP-99. Эта процедура включает в себя проверку полости корпуса. Гидростатическое испытание выполняется с помощью чистой воды или других жидкостей с аналогичной или более низкой вязкостью под давлением в 1,5 раза выше максимального рабочего давления, а испытание на герметичность седла - под давлением в 1,1 раза выше максимального рабочего давления.
Каждый из вентилей также проходит испытание на герметичность седла, уплотнения и корпуса с помощью азота/воздуха под давлением 1000 psi (6,9 МПа). По запросу проводятся другие испытания, в частности, виброиспытание, температурное испытание, испытание на герметичность с помощью гелия.
100% сертификация используемых материалов.
| Игольчатый вентиль с жестким седлом (с наружной резьбой x с внутренней резьбой) | ||||
|---|---|---|---|---|
| Код заказа | P(M/F) | L | H-КВАДРАТ | A-OP |
| PNV-SB-H-S-04-MF | 1/4" | 60 | 27 | 93,5 |
| PNV-SB-H-H-06-MF | 3/8" | 60 | 27 | 93,5 |
| PNV-SB-H-S-08-MF | 1/2" | 80 | 32 | 96,5 |
| PNV-SB-H-S-M20-MF | M20 X 1,5 | 80 | 32 | 96,5 |
| PNV-SB-H-S-12-MF | 3/4" | 95 | 42 | 117 |
| PNV-SB-H-S-16-MF | 1" | 100 | 45 | 118 |
| Игольчатый вентиль с жестким седлом (с внутренней резьбой x с внутренней резьбой) | ||||
|---|---|---|---|---|
| Код заказа | P(F/F) | L | H-КВАДРАТ | A-OP |
| PNV-SB-H-S-04-FF | 1/4" | 55 | 27 | 93,5 |
| PNV-SB-H-S-06-FF | 3/8" | 55 | 27 | 93,5 |
| PNV-SB-H-S-08-FF | 1/2" | 75 | 32 | 96,5 |
| PNV-SB-H-S-M20-FF | M20 X 1,5 | 75 | 32 | 96,5 |
| PNV-SB-H-S-12-FF | 3/4" | 80 | 42 | 117 |
| PNV-SB-H-S-16-FF | 1" | 95 | 45 | 119 |
| Запорно-спускной вентиль с жестким седлом (с наружной резьбой x с внутренней резьбой) | |||||
|---|---|---|---|---|---|
| Код заказа | P(M) | P(F) | L | H-КВАДРАТ | A-OP |
| PBB-SB-H-S-04-MF | 1/4" | 1/4" | 70 | 27 | 93,5 |
| PBB-SB-H-S-06-MF | 3/8" | 3/8" | 70 | 27 | 93,5 |
| PBB-SB-H-S-08-MF | 1/2" | 1/2" | 85 | 32 | 96,5 |
| PBB-SB-H-S-M20-MF | M20 X 1,5 | 20 | 85 | 32 | 96,5 |
| PBB-SB-H-S-128-MF | 3/4" | 1/2" | 85 | 32 | 96,5 |
| PBB-SB-H-S-12-MF | 3/4" | 3/4" | 100 | 42 | 117 |
| PBB-SB-H-S-16-FF | 1" | 1" | 110 | 45 | 119 |
| Запорно-спускной вентиль с жестким седлом (с внутренней резьбой x с внутренней резьбой) | ||||
|---|---|---|---|---|
| Код заказа | P(F/F) | L | КВАДРАТ | A-OP |
| PBB-SB-H-S-04-FF | 1/4" | 65 | 27 | 93,5 |
| PBB-SB-H-S-06-FFF | 3/8" | 65 | 27 | 93,5 |
| PBB-SB-H-S-08-FF | 1/2" | 80 | 32 | 96,5 |
| PBB-SB-H-S-M20-FF | M20 X 1,5 | 80 | 32 | 96,5 |
| PBB-SB-H-S-12-FF | 3/4" | 90 | 42 | 117 |
| PBB-SB-H-S-16-FF | 1" | 100 | 45 | 119 |
| Игольчатый вентиль с мягким седлом (с наружной резьбой x с внутренней резьбой) | ||||
|---|---|---|---|---|
| Код заказа | P(M/F) | L | H-КВАДРАТ | A-OP |
| PNV-SB-S-S-04-MF | 1/4" | 60 | 27 | 93,5 |
| PNV-SB-S-S-06-MF | 3/8" | 60 | 27 | 93,5 |
| PNV-SB-S-S-08-MF | 1/2" | 80 | 32 | 96,5 |
| PNV-SB-S-S-M20-MF | M20 X 1,5 | 80 | 32 | 96,5 |
| PNV-SB-S-S-12-MF | 3/4" | 95 | 42 | 117 |
| PNV-SB-S-S-16-MF | 1" | 100 | 45 | 118 |
| Игольчатый вентиль с мягким седлом (с внутренней резьбой x с внутренней резьбой) | ||||
|---|---|---|---|---|
| Код заказа | P(F/F) | L | H-КВАДРАТ | A-OP |
| PNV-SB-S-S-04-FF | 1/4" | 55 | 27 | 93,5 |
| PNV-SB-S-S-06-FF | 3/8" | 55 | 27 | 93,5 |
| PNV-SB-S-S-08-FF | 1/2" | 75 | 32 | 96,5 |
| PNV-SB-S-S-M20-FF | M20 X 1,5 | 75 | 32 | 96,5 |
| PNV-SB-S-S-12-FF | 3/4" | 80 | 42 | 117 |
| PNV-SB-S-S-16-FF | 1" | 95 | 45 | 119 |
| Запорно-спускной вентиль с мягким седлом (с наружной резьбой x с внутренней резьбой) | |||||
|---|---|---|---|---|---|
| Код заказа | P(M) | P(F) | L | H-КВАДРАТ | A-OP |
| PBB-SB-S-S-04-MF | 1/4" | 1/4" | 70 | 27 | 93,5 |
| PBB-SB-S-S-06-MF | 3/8" | 3/8" | 70 | 27 | 93,5 |
| PBB-SB-S-S-08-MF | 1/2" | 1/2" | 85 | 32 | 96,5 |
| PBB-SB-S-S-M20-MF | M20 X 1,5 | M20 X 1,5 | 85 | 32 | 96,5 |
| PBB-SB-S-S-128-MF | 3/4" | 1/2" | 85 | 32 | 96,5 |
| PBB-SB-S-S-12-MF | 3/4" | 3/4" | 100 | 42 | 117 |
| PBB-SB-S-S-16-FF | 1" | 1" | 110 | 45 | 119 |
| Запорно-спускной вентиль с мягким седлом (с внутренней резьбой x с внутренней резьбой) | ||||
|---|---|---|---|---|
| Код заказа | P(F/F) | L | КВАДРАТ | A-OP |
| PBB-SB-S-S-04-FF | 1/4" | 65 | 27 | 93,5 |
| PBB-SB-S-S-06-FF | 3/8" | 65 | 27 | 93,5 |
| PBB-SB-S-S-08-FF | 1/2" | 80 | 32 | 96,5 |
| PBB-SB-S-S-M20-FF | M20 X 1,5 | 80 | 32 | 96,5 |
| PBB-SB-S-S-12-FF | 3/4" | 90 | 42 | 117 |
| PBB-SB-S-S-16-FF | 1" | 100 | 45 | 119 |
